产品综述:
为响应国家《取消高速公路省界收费站总体技术方案》和《高速公路ETC门架系统技术要求(交办公路函〔2019〕856号》的要求,结合我公司户外机柜/机房、智能锁门禁系统、通信用配电产品在行业和市场应用的优势,特推出ETC 门架系统用一体化智能机柜解决方案。
为满足ETC门架系统众多机电设备户外(高速公路主线之上)运行环境的需求,我公司设计并推出 ETC 门架系统用户外一体化智能综合柜系统解决方案,包含 电源系统(ISPS)供配电、电池备电、空调制冷、消防安全、配电模块、智能监控等,并预留一定设备空间,供安装交换机、ETC业务设备等。
户外一体化智能机房还综合考虑了供配电冗余设计、连续制冷、锂电(或铅酸电池)备电等特殊性能,提高整体设备运行安全。
技术优势:1、高度集成 ETC门架一体化智能机柜集机房、动环监控、系列传感器、电源模块、铁锂电池、防雷单元、摄像单元、智能温控于一体,体积紧凑、布局合理美观。2、模块化设计 ETC门架一体化智能机柜所有功能单元均模块化设计,在保持箱体通用性的同时提供多样化配置以适应不同应用场景,同时便于扩展、维修,最大化的延长基础设施的使用生命周期,从而实现基础设施的保值增值。3、部署灵活,维护方便 所有功能单元均出厂预置,施工现场只需将市电、接地线引入箱体与柜内预置的接口对接即可,无需拆解柜内板面、模块即可完成部署4、可独立运行 纯硬件设备,可本地显示温湿度、电流、电压数据,无须平台软件即可完成所有参数设置,具备保存所采集的数据能力,断网、断电数据不会丢失。
工作环境指标:
u 工作温度: -20℃-+60℃。
u 贮存温度:-40℃~+65℃
u 工作相对湿度:不大于80%(+30℃时))
u 贮存相对湿度:≤90%~96%(40℃±2℃)
u 大气压力:70~106kpa
主要配置说明:
ETC一体化智能机房 |
序号 |
名称 |
规格 |
数量 |
备注 |
1 |

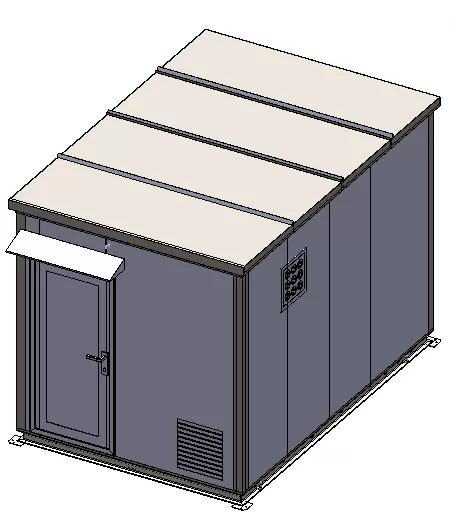

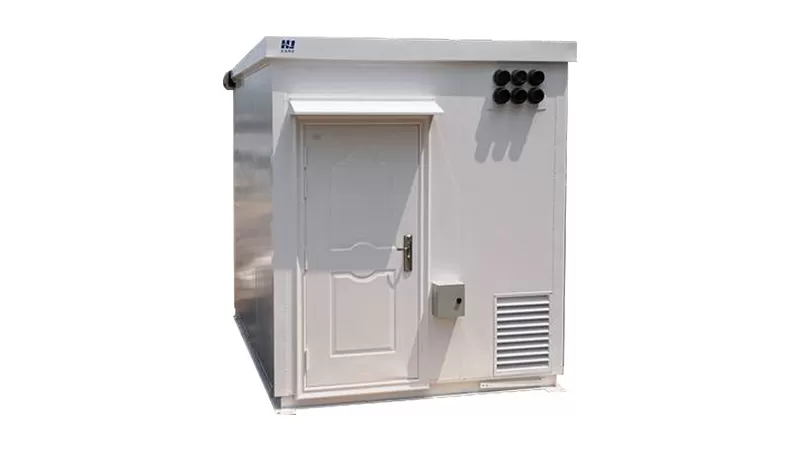

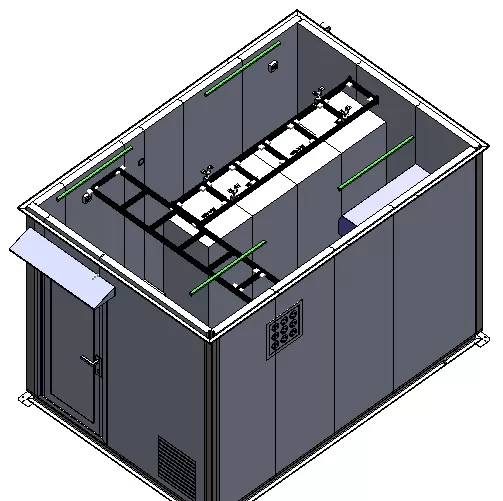

复合材料智能一体化机房 |
内尺寸:3500*2350*2500mm, |
1 |
含照明、机架、接地、电池架等 |
2 |
机架 |
2000*600*600 |
4 |
19”机架 |
3 |
配电单元 |
4U机架,含市电、油机转换、防雷 |
1 |
双路输入(市电、油机) |
4 |
空调 |
2P |
2 |
含来电自启、网络接口 |
5 |
智能电子锁 |
防盗门型 |
1 |
智能型485接口 |
6 |
智能PDU |
交流220V,6位国标 |
1 |
|
7 |
UPS电源系统 |
1OKVA电源 10U |
1 |
或选6KVA |
8 |
铁锂电池 |
240V 100AH |
4 |
可选配铅酸电池 |
9 |
ODF单元 |
24芯ODF光纤单元配线架 |
1 |
|
10 |
动环监控单元 |
多路DI/DO接口 |
1 |
含水浸、温湿度、水浸、烟感等 |
11 |
智能锁 |
无源 |
2 |
配置电子钥匙1把 |
12 |
交换机 |
24口全千兆POE机架式 |
1 |
|
13 |
视频抓拍 |
主机、传感器等 |
1 |
|
14 |
动环监控单元 |
220V电压 |
1 |
|
1.温控散热系统
空调型:通常称分体空调、不受安装位置的限制,更易与室内装饰的搭配。
功能:噪音较少,有的分体空调具有多重净化功能,可对室内空气进行净化,更具有换气功能的分体空调,以保健康。用于排氢或应急通风。广泛地应用于通信、电力等行业。

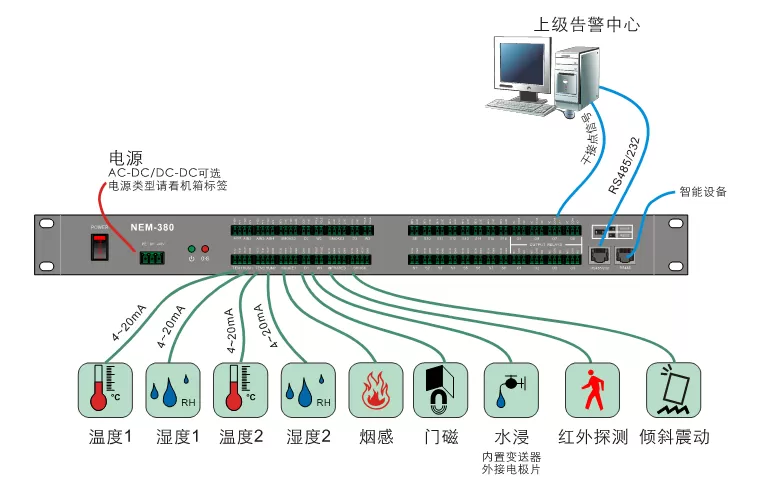

3.监控系统
l 环境监控系统是为通信行业基站、一体化机房、户外柜所开发的小型化、高可靠性的环境监控单元,专门用于对通信行业的基站、一体化机房、户外柜进行环境、设备控制和远程监视。
l 为你监视重要的环境因素与安全状况,比如温度、湿度、烟雾、水浸、门禁、震动/倾斜等。当传感器超出设置的阀值时,系统将通过蜂鸣器、系统日志等多种方式提醒你。
l 同时具备完善的设备检测功能,可以检测智能设备的运行状态。
l 信号采集功能,采集环境变量(如温湿度、烟雾等)、设备变量数据,经过 MCU 处理、分析,最终在远程计算机上为你呈现整个机房的状态;
l 报警功能,用户指定传感器的监控参数,如果现场读数超越限制,系统将发出告警信号;
3.通信机架
标准19“机架,600*600规格,可安装通信基站设备、电源设备等

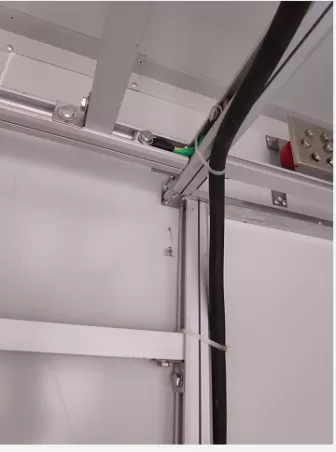

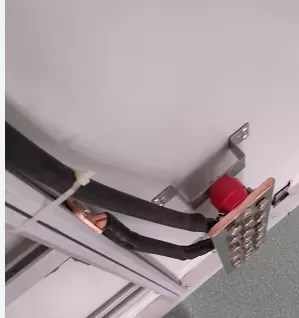

4.走线加、铜排等
