预制成端室外蝶形引入光缆

汇珏网络

2023-11-09 关键词

阅读:0

admin

产品名称：预制成端室外蝶形引入光缆

产品介绍：
预制成端型蝶形引入光缆 Pre-terminated Bow-type Drop Cable在工厂单端或两端预先制作插头的蝶形引入光缆。

产品特性：
u 光缆结构紧凑并具有优越的高低温性能。
u 加强吊线采用高碳钢丝，具有优越的抗拉性能。
u 光纤加强件具有优越的弯曲性能。
u 可以根据客户特定要求设计相应产品。
u 护套采用低烟无卤材料。
u 具有优越的阻燃性能。
光学性能指
预制成端型蝶形引入光缆的光学性能要求

序号	检测项目	L≤20m	20m	50m	100m
a	插入损耗(1310nm)1	≤0.3dB			≤0.34dB
b	插入损耗(1550nm)2	≤0.3dB			≤0.32dB
c	回波损耗(UPC)3	≥47dB	≥46dB	≥45dB	≥44dB
d	回波损耗(APC)4	≥55dB	≥51dB	≥49dB	≥46dB
1大于200m预制成端蝶形引入光缆的插入损耗（1310nm波长）：0.30dB + L×0.36dB/1000m 2大于200m预制成端蝶形引入光缆的插入损耗（1550nm波长）：0.30dB + L×0.22dB/1000m 3大于200m预制成端蝶形引入光缆的回波损耗（UPC）：≥40dB 4大于200m预制成端蝶形引入光缆的回波损耗（APC）：≥40dB

工作环境：

u 工作温度：-40℃～+70℃。
u 贮存温度：-40℃～+70℃。
u 相对湿度：≤95％（+30℃时）。
u 大气压力：62kPa～106kPa。

订货指南：

光缆线材类
线长	米
芯数	芯
规格型号	□GJYXCH	□GJYXDCH	□GJYXFCH
规格型号	□GJYXFDCH
预制	□ 单端	□ 双端
散件	□ SC	□ PC	□ APC
质量等级	□ P级
	□ A级
	□ B级
包装方式	□ 汇珏	□ 中性	□ 其他

产品结构：

光缆结构

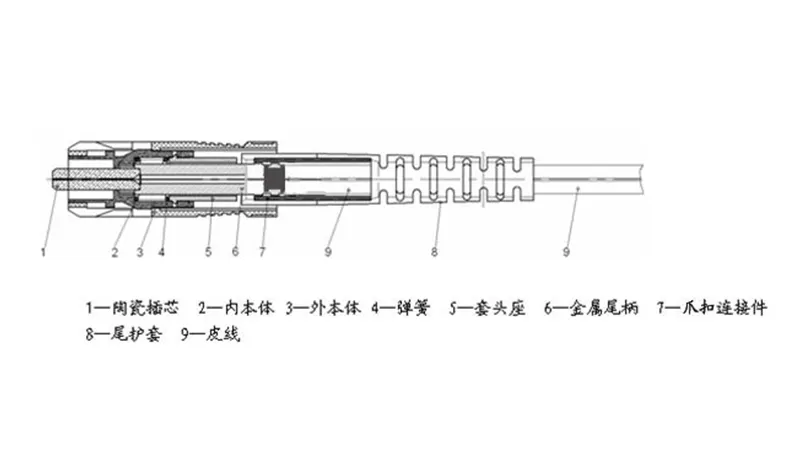

连接器结构图
