标准热通道

汇珏网络

2023-11-10 关键词

阅读:0

admin

产品综述：

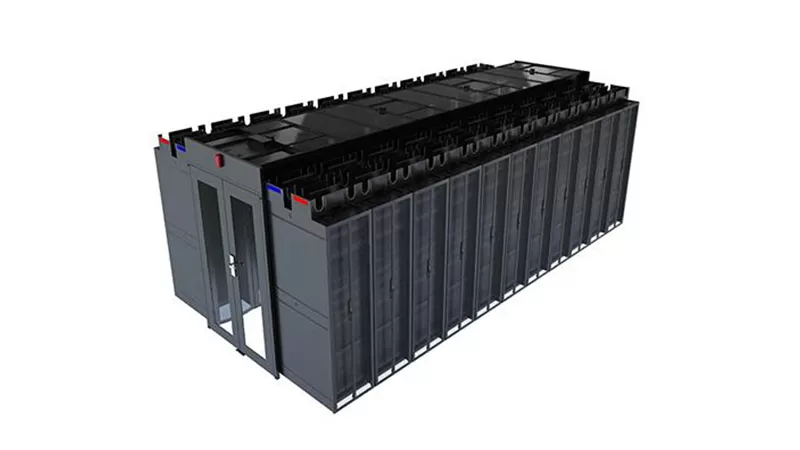

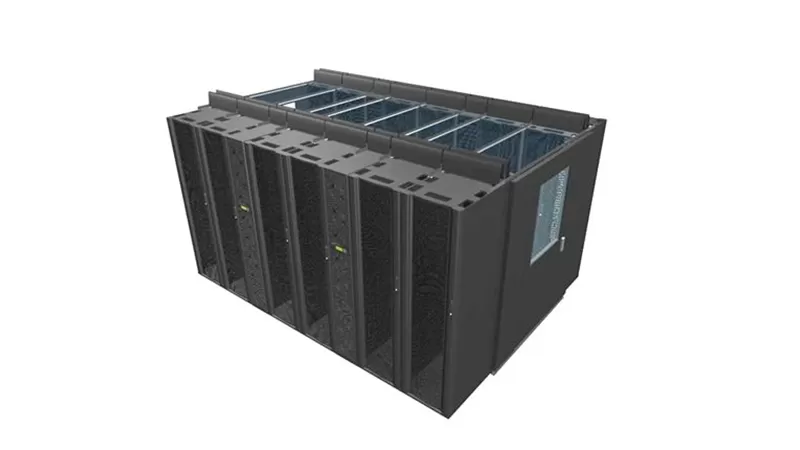

热通道是一种机房服务器机柜散热的解决方案，热通道由顶部天窗模块、常闭双开门、框架安装单元、辅助安装件等组成冷通道的封闭，使冷气不外泄到其他区域，避免与热交换后的空气混合，提高制冷利用率有效降低机房能耗，延长设备使用寿命。

气流组织：
机柜采用“背对背”布局，房级空调送出的冷空气扩散至整个房间内，同时被机柜的IT设备风扇吸入；冷空气在机柜内吸收IT设备散发的热量变成热空气，并被排至机柜后部之间的通道内，形成“热通道”；热空气受热通道封闭的限制而无法往外部扩散，全部被房级空调吸入，热空气在房级空调内被再次冷却后送入房间，进入下一轮循环。

产品特性：

u 适用于大型机房场景，单柜功率支持1KW~10KW，支持总功率24KW~120KW，总机柜数量6~30台

u 单元模块式设计，安装机柜背面的顶部，每个单元均能独立安装，并能与相邻的单元连接，方便拆装，更换。

u 机房集中制冷方式，冷气充斥整个机房，通过IT设备风扇吸入至设备内部，经吸收热量变成的热空气从机柜后部排至热通道内，，
热通道顶部设置风管，将热空气吸入空调处制冷，进入下一个循环

u 框架与机柜水平支架以特殊连接孔连接，以增加整体稳固效果；除了起到加固通道本身，还需起到方便扩展的功能；以≧25mm栅格方式布置安装支架上的安装孔，万能组装。

u 通道密闭窗口为玻璃材料，整体与机房协调、美观，所使用的玻璃均符合GB 15763.2 -2005《建筑用安全玻璃》标准，防止玻璃粉碎而造成对数据机房及维护人员的影响。

u 活动门设计为常闭状态，并安装有缓冲自动闭合装置，双侧设置推拉把手，开启灵活。

u 门与机架间采用毛条密封，密合度严密，能有效遏制冷气流外窜。

u 通道活动门框外侧安装有密码门禁，内侧安装有按钮开关。门框组件内预留走线通道，具备藏线和走线功能。

u 可通过机房环境灵活调整天窗开启角度

u 所有配电、制冷、业务操作面均在同一侧，便于运维人员维护

u 绝佳的气流优化设计，避免冷热气流混合，降低能耗成本

u 冷通道单元体所采用的材料、紧固件、密封件，其机械、化学、电气性能均符合中国国家标准、通信行业标准及 IEC 的有关标准。

u 表面处理：脱脂、酸洗、磷化、喷塑（颜色可特色定制）

u 绿色环保，产品材质、表面喷涂均达到国家无毒无害的喷涂标准

u 标准化部件，去工程化，整体交付。可根据业务发展即时匹配，迅速扩容。

u 可接受客户特殊预定

工作环境指标：
u 工作温度：-5℃～55℃

u 贮存温度：-20℃～+55℃

u 工作相对湿度：不大于80％（+30℃时））

u 贮存相对湿度：≤90％～96％（40℃±2℃）

u 大气压力：65～110kpa

订货指南：

热通道封闭组件-通道门
序号	型号	名称	产品特征
1	HJL-MEN-01	通道门	适用1000mm宽通道，手动平移门，钢制门框，内嵌钢化玻璃，带门锁
2	HJL-MEN-02		适用1000mm宽通道，自动平移门，钢制门框，内嵌钢化玻璃，带密码门禁锁，触摸屏
3	HJL-MEN-03		适用1000mm宽通道，自动平移门，铝合金门框，内嵌钢化玻璃，带密码门禁锁，触摸屏
4	HJL-MEN-04		适用1200mm宽通道，自动平移门，钢制门框，内嵌钢化玻璃，带门锁
5	HJL-MEN-05		适用1200mm宽通道，自动平移门，钢制门框，内嵌钢化玻璃，带密码门禁锁，触摸屏
6	HJL-MEN-06		适用1200mm宽通道，自动平移门，铝合金门框，内嵌钢化玻璃，带密码门禁锁，触摸屏
7	HJL-MEN-07		适用1000mm宽通道，推拉门，钢制门框，内嵌钢化玻璃，隐藏式闭门器，带门锁
8	HJL-MEN-08		适用1000mm宽通道，推拉门，钢制门框，内嵌钢化玻璃，隐藏式闭门器，带电子密码门禁锁，电触摸屏
9	HJL-MEN-09		适用1200mm宽通道，推拉门，钢制门框，内嵌钢化玻璃，隐藏式闭门器，带门锁
10	HJL-MEN-010		适用1200mm宽通道，推拉门，钢制门框，内嵌钢化玻璃，隐藏式闭门器，带电子密码门禁锁，电触摸屏

热通道封闭组件-固定天窗
序号	型号	名称	产品特征
1	HJL-PTC-01	固定天窗	适用300宽机柜，1000mm宽通道，钢框+玻璃
2	HJL-PTC-02		适用300宽机柜，1200mm宽通道，钢框+玻璃
3	HJL-PTC-03		适用600宽机柜，1000mm宽通道，钢框+玻璃
4	HJL-PTC-04		适用600宽机柜，1200mm宽通道，钢框+玻璃
5	HJL-PTC-05		适用800宽机柜，1000mm宽通道，钢框+玻璃
6	HJL-PTC-06		适用800宽机柜，1200mm宽通道，钢框+玻璃

热通道封闭组件-侧封板
序号	型号	名称	产品特征
1	HJL-CFB-01	侧封板	适用300宽机柜，钢板制作
2	HJL-CFB-02		适用600宽机柜，钢板制作
3	HJL-CFB-03		适用800宽机柜，钢板制作

热通道封闭组件-控制系统
序号	型号	名称	产品特征
1	HJL-KZX-01	照明系统	含天窗照明及红外遥感开关
2	HJL-KZX-02	监控系统	含监控单元及传感器
