HJ WGQJ1-T系列网格桥架
产品综述：
网格桥架又称金属网格式电缆桥架，主要适用于电力、通讯电缆的布放。

主要材质：
Q235钢
不锈钢201、304、316

表面处理：
电镀锌（针对室内Q235钢材质）
喷塑（针对室内Q235钢材质，颜色可根据客户要求指定）
热镀锌（针对室外Q235钢材质）
酸洗、抛光（针对室外不锈钢材质）

主要优势：
易于安装，节省人力
可根据需要现场制作弯头连接
良好的通风散热性
最小重量下实现最大的承载
放置积灰积尘

应用领域：
大、中型通信机房、网络机房、数据中心等

使用环境：
工作温度：                            相对湿度：                                      大气压力：
室外：-40℃~+65℃                室外：≤93%（+40℃时）                  70KPa~106Kpa
室内：-15℃~+40℃               室内：≤85%（+30℃时）
贮存：
产品应贮存在通风良好、干燥的仓库中，其周围不应有腐蚀性气体存在，贮存温度为-40℃~+70℃、相对湿度不大于85%，包装箱应存放在距地面高度大于300mm、距墙面距离大于200mm的货架上。

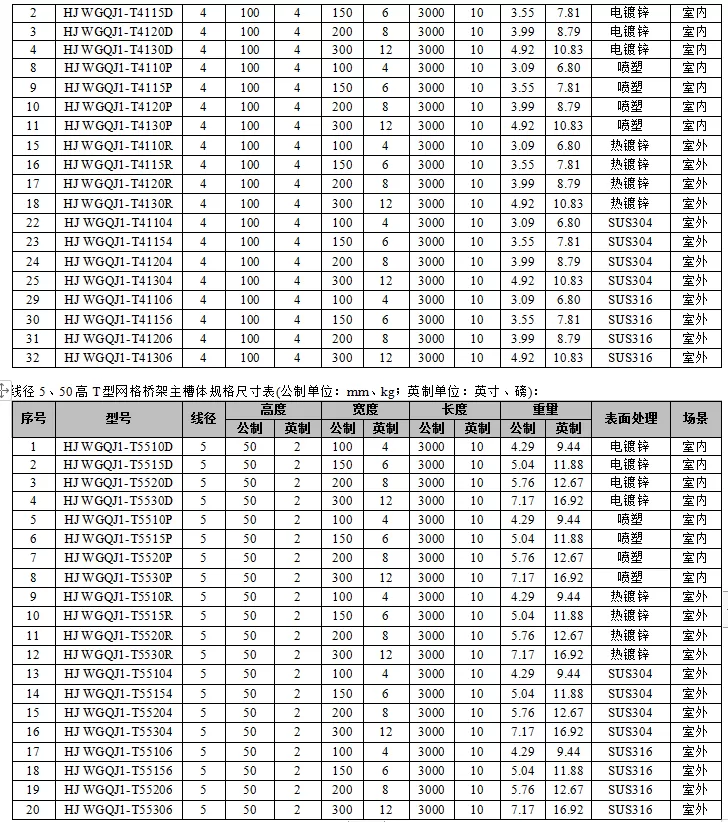

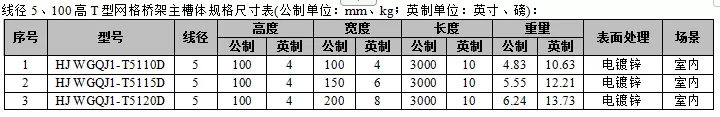

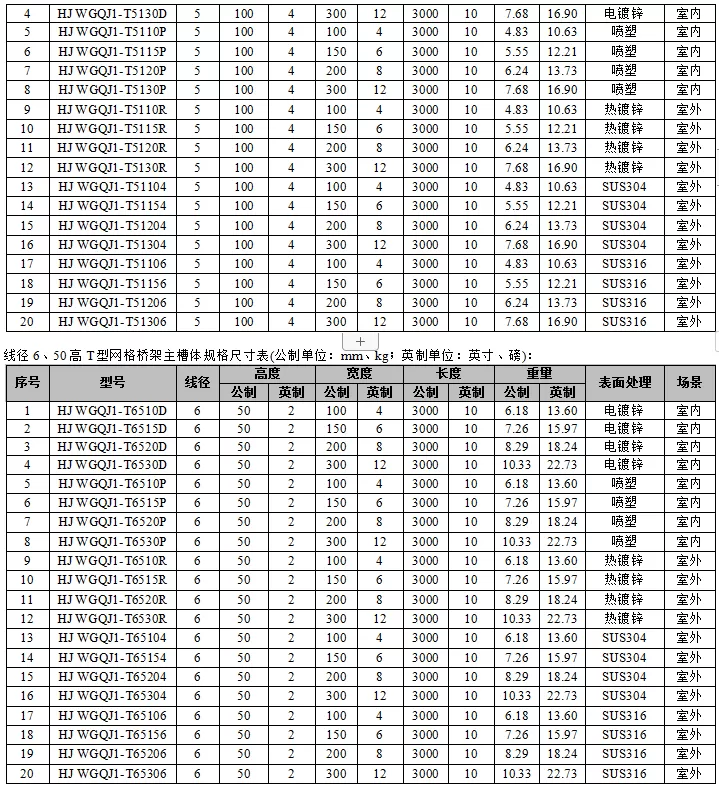

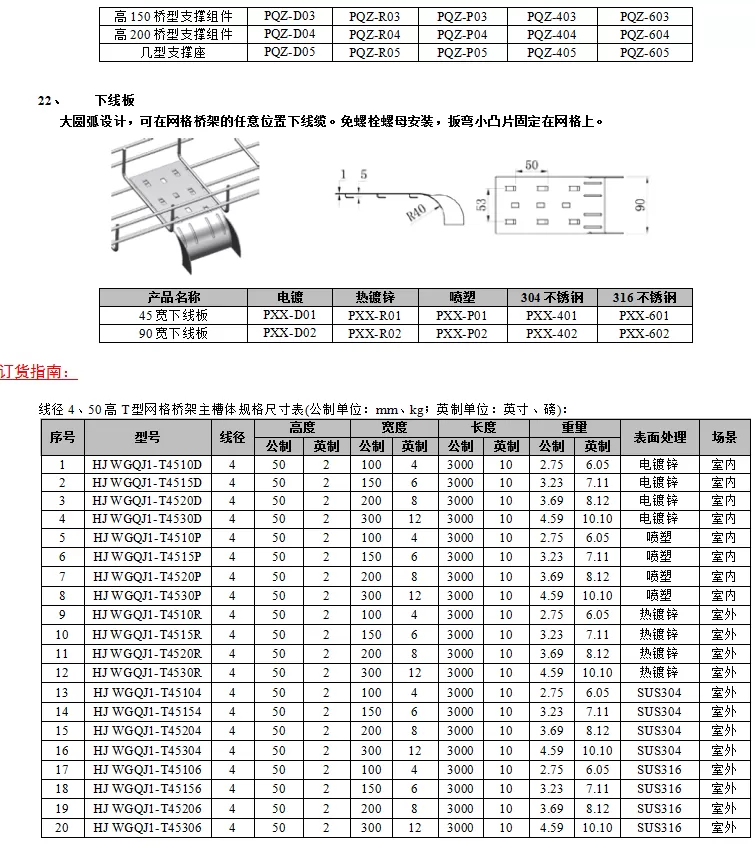

规格尺寸：


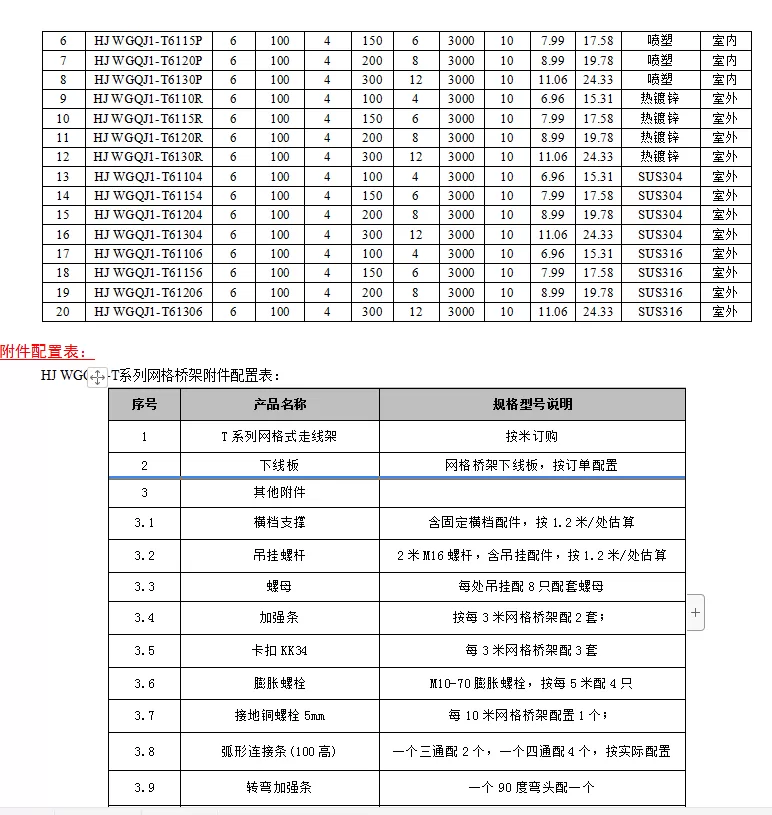

连结附件：

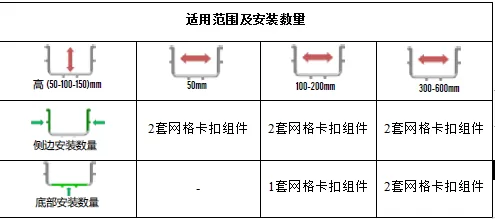

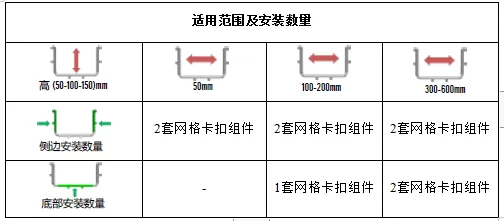

1、 网格卡扣组件：
卡扣组件是由1个外卡，1个内卡，1个M6X20马车螺栓和1个M6法兰面螺母套组成，适用于所有网格槽体连结；








2、 网格加强条组件
网格加强条组件由1个网格加强条，3个内卡，3个M6X20马车螺栓和3个M6法兰面螺母套组成，主要用于槽体的水平直线连结







3、 网格快速连接条

网格快速连接条拼接是免螺丝安装，能快速的连结槽体，牢固可靠，配合网格卡扣组件使用也能适用于承重要求高的槽体对接。


4、 网格L形连结组件
网格L形连结组件是由1个L形连结件，2个内卡，2个M6X20马车螺栓和2个M6法兰面螺母套组成，适用于网格槽体的水平T形连结和水平90°直角转弯时的直角连结。

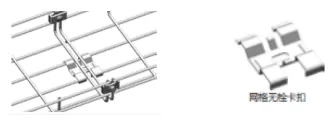

5、 网格无栓卡扣
网格无栓卡扣是免螺丝安装，用于网格水平直线连结时底部的连结，安装快捷方便

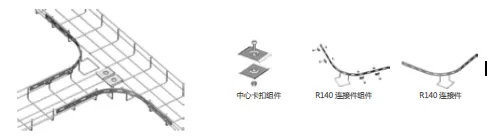

6、 R140连结件组件
网格R140连结件组件是由1个R140连结件，4个M6X20马车螺栓，4个内卡，4个M6法兰螺母组成。网格R140连结件组件用于网格的水平90°圆弧转弯，能保证线缆的大圆弧弯曲要求。

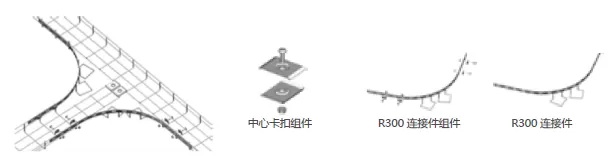

7、 网格R300连接件组件
网格R300连接件组件是由1个R300连接件，4个M6X20马车螺栓，4个内卡，4个M6法兰螺母组成。网格R300连接件组件用于网格的水平90°圆弧转弯，能保证线缆的大圆弧弯曲要求。






8、 网格圆弧板

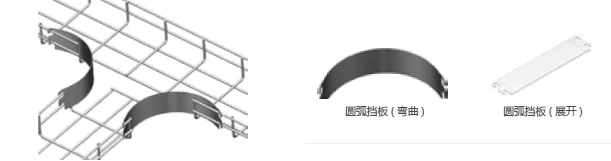

网格圆弧挡板是由0.8mm厚金属薄板弯曲成任意圆弧卡到网络两头的侧边上。网格圆弧挡板用于网格转弯连结时的圆弧过渡，保证圆弧弯曲半径，安装方便快捷只需几秒钟，一般用于对承重要求不高的连接上。


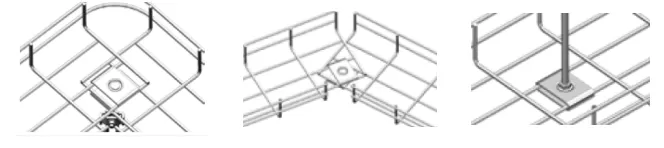

9、 网格中心卡扣组件
网格中心卡扣组件是由2个中心卡扣，1个M6X20马车螺栓和1个M6六角法兰螺母组成。网格中心卡扣组件可用于网格连结，可使网格槽体连接成不同的水平转弯角度，配合螺杆和塑料管可用于吊挂支撑。





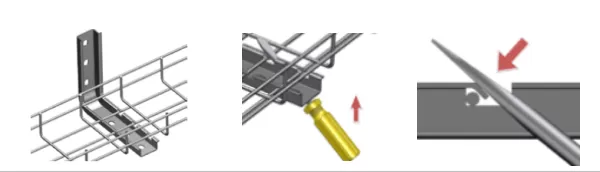

10、 几型L支撑件
几型L支撑件主要用来支撑网格桥架，安装时先打好膨胀孔，再安装几型L支撑件，用膨胀螺栓固定在墙上。用几型L支撑件，可保证网格桥架有较大的离墙距离；用几型L支撑件可以组建多层网格桥架；几型支撑件可根据网格宽度匹配臂长。


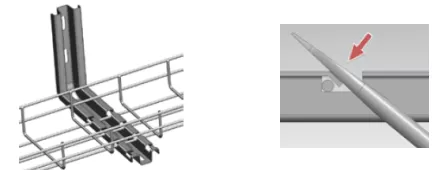

11、 M型L支撑件
M型L支撑件比几型L支撑件强度更好，能支撑更多线缆。安装时先打好膨胀孔，再安装几型L支撑件，用膨胀螺栓固定在墙上。用M型L支撑件，可保证网格桥架有较大的离墙距离；用M型L支撑件可以组建多层网格桥架；M型支撑件可根据网格宽度匹配臂长。

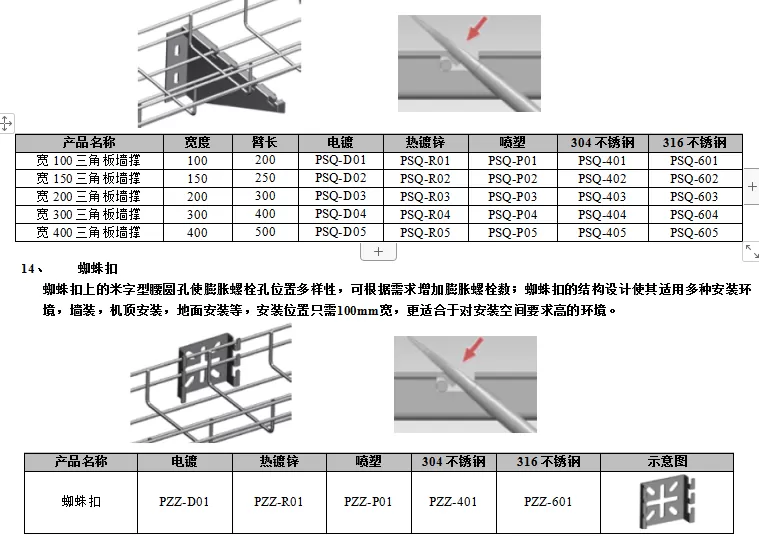

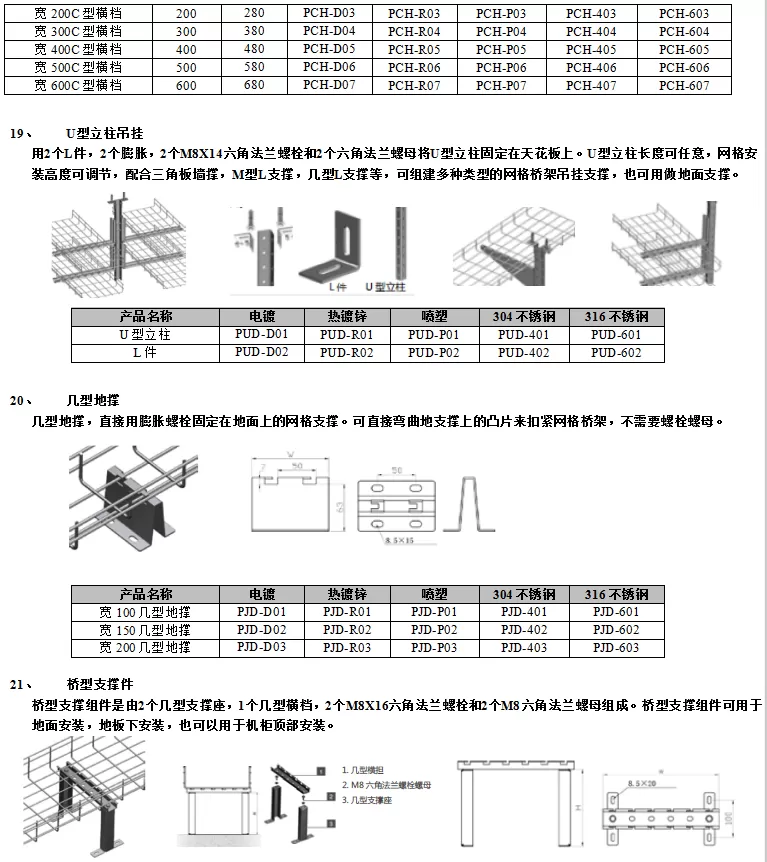

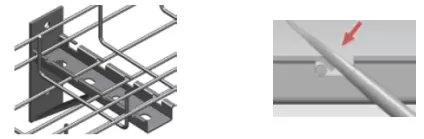

12、 三角支撑架
三角支撑架通过几型支撑架和墙板焊接而成，安装时先打好膨胀孔，再安装几型L支撑件，用膨胀螺栓固定在墙上。三角支撑架可根据网格宽度匹配臂长。


13、 三角板墙撑
三角板墙撑强度更好，能支撑更多线缆。安装时先打好膨胀孔，再安装几型L支撑件，用膨胀螺栓固定在墙上。用三角板墙撑，可保证网格桥架有较大的离墙距离；用三角板墙撑可以组建多层网格桥架；三角板墙撑可根据网格宽度匹配臂长。


















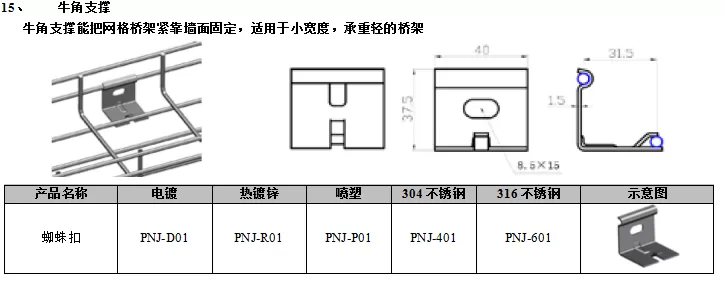

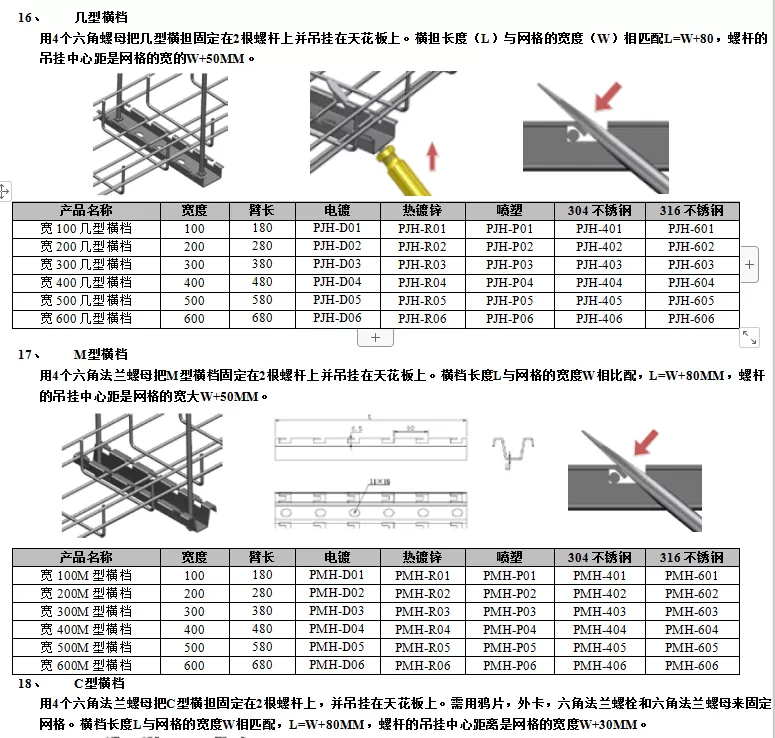

注：可根据机房走线规划示意图特殊调整
