产品综述：

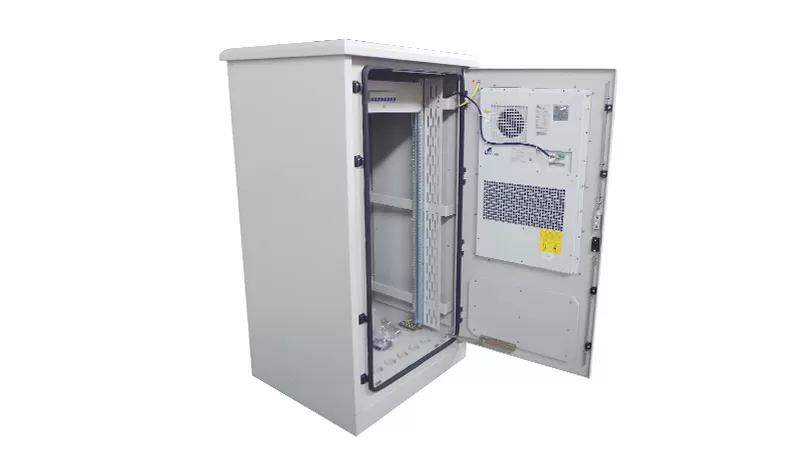

风扇型室外通讯机柜是一种集成主设备、系统电源、交直流配电、环境监控、散热设备、电池和防雷接地，并为基站提供户外工作环境和安全管理的一体化机柜，主要应用于屋顶、街边、山区、铁路沿线以及高、低温环境等各种室外场景，满足客户在节能减排、快速布署、多场景适应方面的需求，可用于通信、广电、电力、IT等行业应用。
产品特点
l 钣焊接框架结构，框架强度高；
l 机柜材质： 采用金属钢板制作，根据不同需求可分为镀锌板、不锈钢板、铝板等，板材厚度为1.2~2.0mm；
l 户外机柜采用了光缆加强芯、铠装电力电缆钢带和馈线防雷接地，避免了雷电进入设备机柜，符合电信级
防雷要求；
l 户外机柜采用内嵌式门盒设计多点锁舌控制，防盗能力强，螺丝设置在柜体内部、外部不可见，能防止
自拆卸。
l 表面处理：脱脂、酸洗、防锈磷化，静电喷塑，户外机柜采用进口户外粉喷涂烘烤，涂层符合GB/T 3181-2008
中的要求。
l 机柜表面的涂层附着力附着力试验后，应满足GB/T 9286-1998中等级1的要求。
l 锁具，抗破坏性能应符合GA/T 73-1994中的B级要求室外一体化设备柜的防雷设计应符合YD 5098-2005
《通信局（站）防雷与接地工程设计规范》。
l 机柜内支持19英寸（IEC297）标准机架，以及支持符合19英寸（IEC297）尺寸安装空间要求的各种设备的安装。
l 机柜防护等级达到IP55以上；
工作环境指标：
u 工作温度： -20℃-+60℃。
u 贮存温度：-40℃～+65℃
u 工作相对湿度：不大于80％（+30℃时））
u 贮存相对湿度：≤90％～96％（40℃±2℃）
u 大气压力：70～106kpa
功能说明：
l 机柜双层结构、具有隔热保温作用、保温材料可选（PU、EPS、XPS）厚度20~40mm；
l 机柜可壁挂、落地安装方式；（可选 ）
l 机柜材质可根据需求可选： 冷板、镀锌板、不锈钢板、铝板；厚度从1.0~2.5mm可选；
l 机柜采用底部进线操作方式，也可选用侧面进线；
l 机柜散热可选用： 风扇、热交换、空调、TEC空调；
l 机柜内需根据需求集成：环境监控单元(门磁、温湿度、水浸、烟感等)、电源系统/UPS、配电单元/PDU、
电池、防雷等；
l 机柜可根据需求设计不同规格尺寸、不同开门方式、分舱结构；
主要配置说明：
1.电源系统
l 系统总配置容量：-48Vdc/（60A~300A可选）；
l 整流模块采用有源功率因数补偿技术，功率因数＞0.98；
l 交流输入电压正常工作范围宽至90～280V；
l 系统工作温度范围宽至-5℃～+55℃；
l 扩展工作温度范围+55℃～+65℃；
l
采用软开关技术，效率高 ＞91％；
l 完善的电池管理，有负载下电和电池低电压保护；
等功能，延长电池寿命；
l 整流模块采用无损伤热插拔技术，方便维护；
l 完善的防雷设计，适应多雷暴地区；
l 完备的故障保护、故障告警功能；
l 低辐射，采用先进的电磁兼容设计，EN55022 ClassB IEC61000-4-6 IEC61000-4-3；
l 可靠性高，安全 可靠。系统设计全面符合安全标准EN60950和IEC 950
2.温控散热系统
空调型：空调是为电信室内外机柜设计的温控解决方案，采用压缩机制冷 、适用于各种有挑战性的室内外环境。风道短、出风均匀，使其能有效解决机柜的发热问题，控制外接风扇，用于排氢或应急通风。广泛地应用于通信、电力等行业。
TEC空调型：TEC空调是一种基于半导体的“珀尔贴”原理设计，专为室内外机柜提供温度控制的解决方案，适用于各种有挑战性的室内外环境。-48V直流供电和半导体制冷/制热技术，使其高效地解决了小型机柜如电池柜的散热问题，已成为电池智能化管理中，特别是通信基站电池柜温控方案的可靠选项。
热交换：热交换器是为机柜提供制冷降温的解决方案，适用于各种挑战性的室内外环境。它是被动制冷的系统，通过高效的逆流恢复器芯将外界低温传导到机柜内部进行降温，形成一个封闭的制冷循环。它高效地解决了机柜的散热问题，有效避免灰尘和水汽等杂质进入柜内，保证柜内设备适宜的运行环境，从而延长设备的使用寿命，提高系统运行的稳定性，广泛运用于对敏感电子设备的制冷。
风扇型：风扇为机柜提供制冷降温的解决方案，适用于各种挑战性的室内外环境。它是被动制冷的系统，温控控制，设定温度值启动风扇排风，将柜内热风排出柜内，同时把柜外冷风吸入柜内，形成冷外界低温传导到机柜内部进行降温，形成一个的制冷循环。它高效地解决了机柜的散热问题，有效避免灰尘和水汽等杂质进入柜内，保证柜内设备适宜的运行环境，从而延长设备的使用寿命，提高系统运行的稳定性，广泛运用于对敏感电子设备的制冷。
3.监控系统
l 环境监控系统是为通信行业基站、一体化机房、户外柜所开发的小型化、高可靠性的环境监控单元，专门用于对通信行业的基站、一体化机房、户外柜进行环境、设备控制和远程监视。
l 为你监视重要的环境因素与安全状况，比如温度、湿度、烟雾、水浸、门禁、震动/倾斜等。当传感器超出设置的阀值时，系统将通过蜂鸣器、系统日志等多种方式提醒你。
l 同时具备完善的设备检测功能，可以检测智能设备的运行状态。
l 信号采集功能，采集环境变量（如温湿度、烟雾等）、设备变量数据，经过 MCU 处理、分析，最终在远程计算
机上为你呈现整个机房的状态；
l 报警功能，用户指定传感器的监控参数，如果现场读数超越限制，系统将发出告警信号；
