J-net IM系列BBU专用综合柜
产品综述：
        J-net IM系列BBU专用综合柜是为了满足5G网络建设需要，适应BBU高功耗、大集中的建设特点，改变由于BBU设备气流组织不同造成的空间使用和制冷效率低下的现状，实现在现有的机房快速部署，兼顾边缘机房未来其他高功耗设备发展需要，专门用于5G BBU主设备安装的定制化综合机柜。

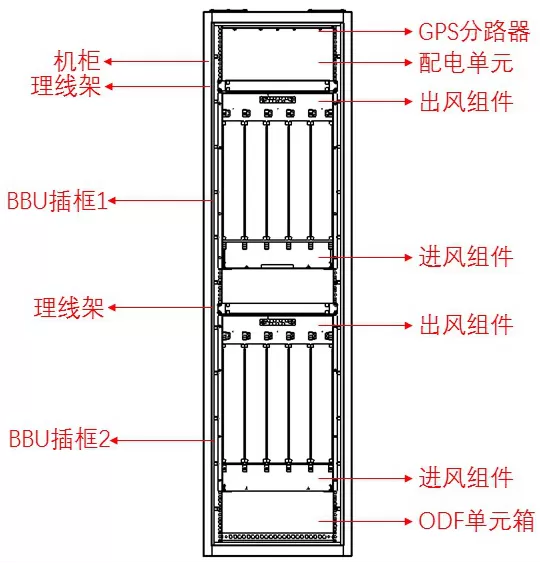

产品布局图：

产品特性：
1) 采用配置标准19″立柱，可前后灵活调整，能根据各类型系统设备的特殊环境提供合理安装布局；
2) 全焊接式设计结构，采用工厂预装与现场拼装相结合。提供灵活的安装方案，现场安装工作量小；
3) 专业的接地设计，机柜后部含有接地铜排，可与机柜中接地装置可靠连通；
4) 插框采用优质冷轧钢板，承重性能高，静载荷≥140KG；
5) 插框上下各设置走线装置，可实现电源与传输线缆分离布线，使走线规范、清晰；
6) 插框采用10通道垂直散热布局，为BBU设备提供良好的工作环境；
7) 采用双理线环走线方式，用于光纤、通讯线及电源线分离走线的布放，使其层次清晰，管理方便。
8) 可根据需要配置气流隔断装置及可选的密封面板，能有效分隔冷热气流，达到精确致冷效果；
9) 插框外表采用静电粉体烤漆，不脱漆、防氧化、耐酸碱、确保插框使用寿命；
10) 插框能兼容各种19英寸机柜安装；

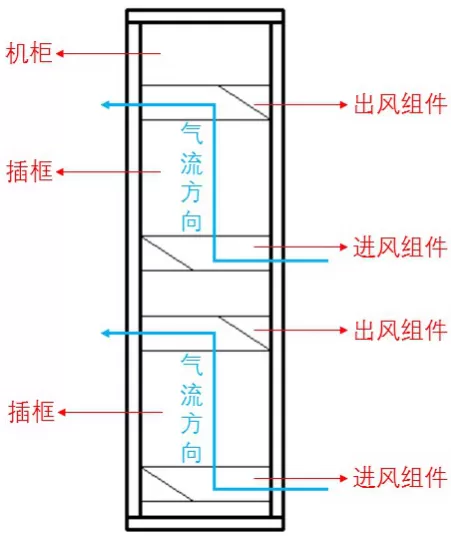

气流组织工作原理：
1) 当使用左进右出BBU时，BBU盖板朝左竖直安装：
2) 根据冷空气密度比热空气密度大的原理，冷风道设于下部，热通道设于上部，BBU设备放置于中间，冷气流从冷风通道流入，经过BBU设备，从热风通道流出。
3) 当使用右进左出BBU时，BBU盖板朝右竖直安装：
4) 根据冷空气密度比热空气密度大的原理，冷风道设于下部，热通道设于上部，BBU设备放置于中间，冷气流从冷风通道流入，经过BBU设备，从热风通道流出。
5) 非BBU设备安装处采用盲板 密封，设备增肌时取下盲板，设备减少时增加盲板

产品主要优势
1) 焊接式结构，适合于现场安装；
2) 优质冷轧钢板制作，强度好，整机重量轻；
3) 全正面式设计，方便操作和维护；
4) 竖装子框风道采用前进风，后出风的方式，每台BBU具有独立的风道；
5) 模块化封板，调整灵活快捷；
6) 强、弱电、光纤三线分离，各自独立的走线通道；
7) 合理的导流结构，最大程度减小进、出风阻力，保证框体散热性能最优化；
8) 兼容性好，每个子框能满足华为、中兴、诺基亚、中国信科、爱立信等主流设备厂家BBU(2U)*5台设备的固定安装；
9) 独立的风扇调速系统选配方案，包括三台可调速风扇，物理开关和风扇转速调节控制器；

产品使用场景
5G BBU的C-RAN大集中的机房
汇聚机房

产品系列J-net IM-CK02 BBU竖装插框：
结构及参数表：



产品系列J-net IM-CK03 BBU竖装插框：
结构及参数表：


 产品系列J-net IM-FS01 风扇模块：

结构及参数表：

产品系列J-net IM-FS02 风扇模块：

结构及参数表：

产品系列J-net IM-RACK02 BBU专用综合机柜：
