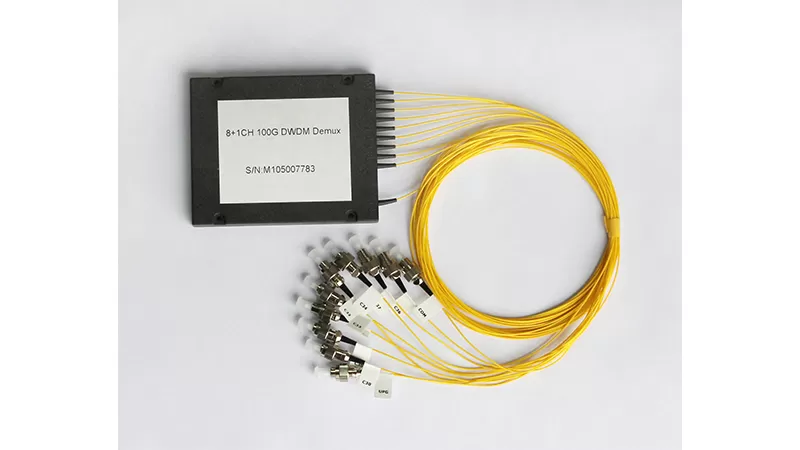

产品名称:DWDM
产品介绍:
密集波分复用器是将不同波长的光信号复用至一根光纤上(复用),或将复用在一根光纤中的多个光信道按波长分开(解复用).100G或200G的信道间隔密集光波分复用器/解复用器采用成熟的多腔介质膜实现光的滤波,波长稳定性好,采用密封工艺封装,环境稳定性高。应用于光纤放大器、DWDM系统的OADM、OTC功能、DEDM技术在电力系统的应用。
产品特性:
标准:支持全双工、半双工模式;
波长:符合 ITU-I G.695 标准。
光学性能指:
参数 |
规格 |
单位 |
|
ITU Grid (C and L Band) |
nm |
通道带宽 |
λc + 0.11/0.125 (minimum) |
λc + 0.25 (minimum) |
nm |
通道间隔 |
100 |
200 |
GHz |
通道平坦度 |
≤ 0.4 |
≤ 0.4 |
nm |
插损 |
≤ 1.6 (2 Channel) |
≤ 1.6 (2 Channel) |
dB |
≤ 2.4(4 Channel) |
≤ 2.4 (4 Channel) |
dB |
≤ 3.2(8 Channel) |
≤ 3.2 (16 Channel) |
dB |
≤ 3.5(16 Channel) |
≤ 3.5 (16 Channel) |
dB |
相邻信道隔离度 |
≥30 |
dB |
不相邻信道隔离度 |
≥45 |
dB |
插损温度 |
≤ 0.005 |
dB/℃ |
偏振相关损耗 |
≤ 0.1 |
dB |
偏振模式色散 |
≤ 0.1 |
ps |
回损 |
≥ 45 |
dB |
方向性 |
≥ 55 |
dB |
工作温度 |
0 to 70 |
℃ |
储存温度 |
-40 to 85 |
℃ |
封装尺寸 |
80 (L) x 58 (W) x 6.6 (H) |
mm |
工作环境:
工作温度:-10~+50℃
储存温度:-40~+85℃
湿度:10~90% 无冷凝
